هیدرولیک فن آوری تولید، کنترل و انتقال قدرت توسط سیال تحت فشار است. در اصل آنچه در سیستم های هیدرولیک رخ می دهد تبدیل انرژی مکانیکی به انرژی هیدرولیکی به کمک موتورهای الکتریکی و احتراق در منابع قدرت است. اجزاء مکانیکی پمپ با ایجاد خلاء نسبی، فشار اتمسفریک ایجاد می کنند که این فشار منجر به حرکت سیال به طرف محل ورودی پمپ می شود تا پمپ سیال را به سایر بخش های سیستم هیدرولیک حرکت دهد؛ در نهایت قدرت هیدرولیکی که به وسیله پمپ ایجاد شده توسط عملگرها که شامل سیلندر یا موتور هیدرولیکی است به توان مکانیکی مورد نیاز در خروجی تبدیل می کند

مزایای سیستم هیدرولیک

سادگی طراحی

قابلیت افزایش نیرو

• سادگی و دقت کنترل

• انعطاف پذیری

• راندمان

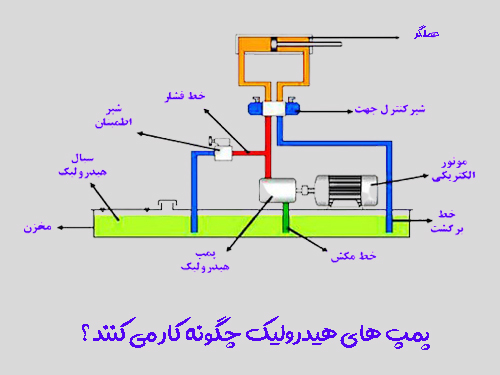

سیستم هیدرولیک چگونه کار می کند؟

به طورکلی یک سیستم هیدرولیک چهار کار اساسی انجام می دهد

تبدیل انرژی مکانیکی به قدرت سیال تحت فشار به وسیله ی پمپ ها

انتقال سیال تا نقاط مورد نظر توسط لوله ها و شلنگ ها

کنترل فشار، جهت و جریان سیال توسط شیرها

اجزای تشکیل دهنده سیستم هیدرولیک

مخزن جهت نگه داری سیال

پمپ جهت به جریان انداختن سیال در سیستم که توسط الکتروموتور و یا محرکه ی دیگری به کار انداخته می شود.

شیرها برای کنترل فشار، جریان و جهت حرکت سیال

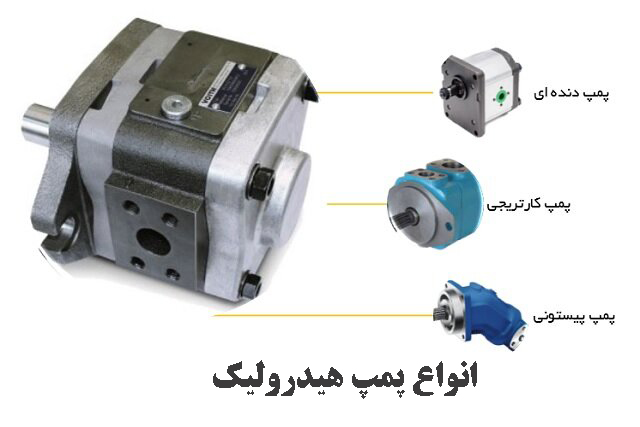

انواع پمپ هیدرولیک

پمپ هیدرولیک پیستونی (جابجایی ثابت با متغیر)

• پمپ پیستونی محوری

• پمپ پیستونی شعاعی

پمپ هیدرولیک پره ای

• پمپ پره ای نامتعادل

• پمپ پره ای متعادل (فقط جابجایی مثبت)

پمپ هیدرولیک دنده ای (جابجایی مثبت)

• پمپ دنده خارجی (چرخ دنده خارجی)
• پمپ دنده داخلی (چرخ دنده داخلی)
• پمپ گوشواره ای
• پمپ پیچی
• پمپ ژیروتور
•
•


نحوه انتخاب پمپ هيدروليک

اولين نکته ای که در انتخاب پمپ مناسب هيدروليك براي يك كاربرد معين می بایست مدنظر قرار داد، بررسي ميزان فشار و جريان مورد نياز در مدار است لذا اول باید منحني جريان و فشار در يك چرخه زماني محاسبه شود و در همین راستا همزماني مصرف در فاکتور های مختلف مربوطه مشخص گردد تا حداكثر جريان مورد نياز معین گردد. براي انتخاب پمپ هیدرولیک مناسب می بایست به موارد ذيل توجه نمود:

1. اضافه کردن ده درصد دبی به دبی تعیین شده در سايزينگ پمپ

2. در شير اطمينان یا شیر فشار شكن، فشار تنظيمي بايد معادل ده درصد افزون تر از فشار كاري سيستم باشد.

در نهایت این دو فاکتور باعث اعمال توان بيشتر در سيستم هيدروليك تزريق می گردد.

آنچه به عنوان نیرو محرکه در سیستم های هیدرولیک عمل می کند، موتورهای احتراقی یا الکتروموتورها هستند. محدوده سرعت های تعریف شده برای الکتروموتورها بین 1200 تا 1800 rpm است؛ البته لازم به ذکر است که در کاربردهای هوایی و فضایی، پمپ با سرعت 2000 rpm هم به کار می رود. در مواردی که سیستم متحرک است و یا اینکه مشکل کمبود فضا وجود دارد و همچنین ویژگی وزن و حجم پمپ مهم است، باید از واحد های کوچک که دارای سرعت بالایی هستند، استفاده کرد.
